?產品概述：旋流沉砂器主要用于污水處理廠(站)中的預處理，用于初沉池前，格柵后，去除污水中的較大無機顆粒。
工作原理及構造：進水從切線方向進入池中，形成旋流，軸向流攪拌機控制水流的流速與流態，水流夾帶大 量粘附有機物的砂，在槳板攪拌剪切下相互剝離，砂依靠砂的自身重力和旋流作用向中 心砂斗下沉，剝離的有機物隨軸向水流向上溢走。砂斗積聚的砂經空氣提升泵或砂泵提 升，砂與少量污水進入池外砂水分離器內，砂分離外排，污水回流至格柵井。
特點：占地面積小；沉砂效果受水量變化影響很小。砂水分離效果 好，分離出的砂子含水率低，有機含量少，便于運輸；系統采 用PLC 自動控制洗砂、排砂周期，運行安全、可靠。操作方 便、維護簡單，壽命長；鼓風機采用國外先進技術，噪音低；對 周圍環境影響小，衛生條件好。

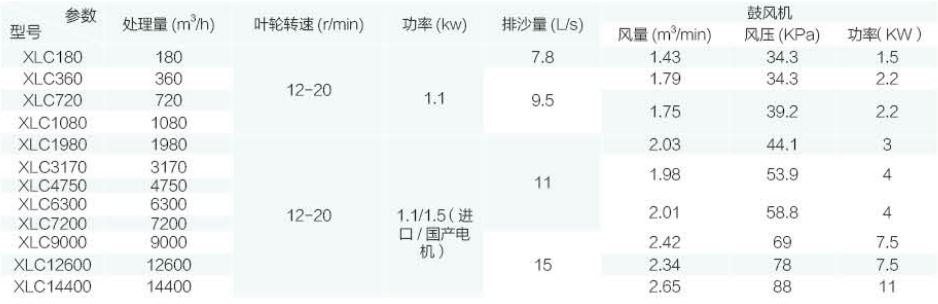

主要技術參數：The main technical parameters
注：1、水力表面負荷：200 m3/m2·h
2、水力停留時間：20-30s
3、進水流速：Q=(40-80%)QMax 時 V=0.6-0.9/s; Q=QMax 時V×1.2m/s,Q=QMin 時 V>0.15m/s。
4、進出水渠道夾角不小于270°。

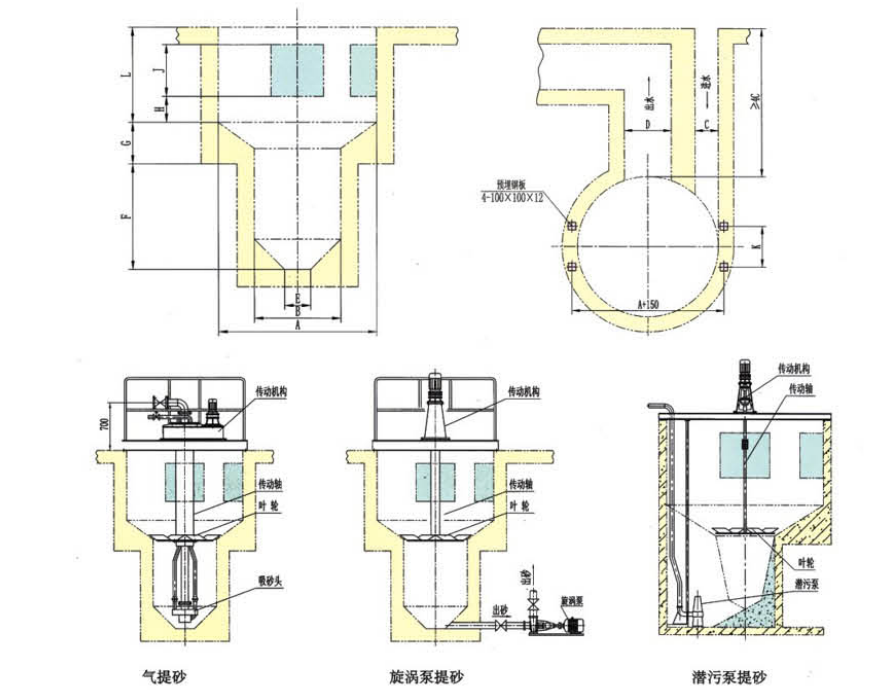

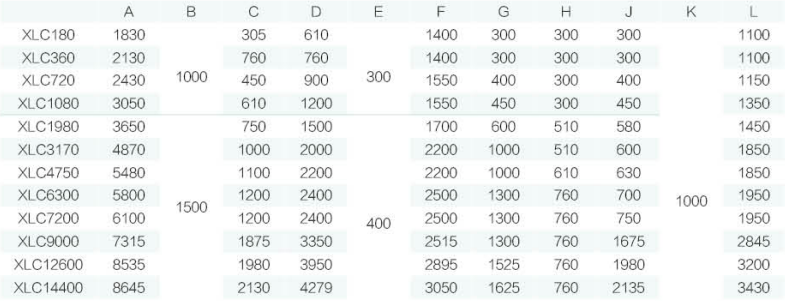

基礎及預埋件布置圖

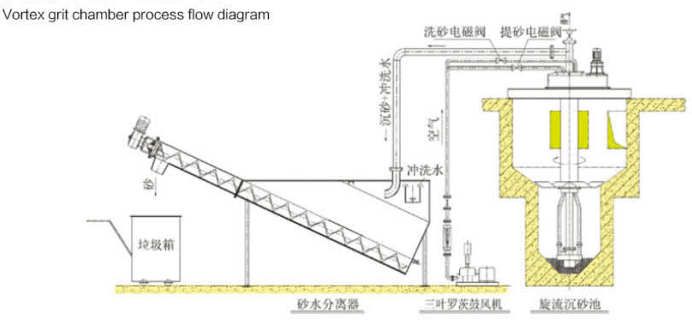

旋流沉砂池工藝流程圖

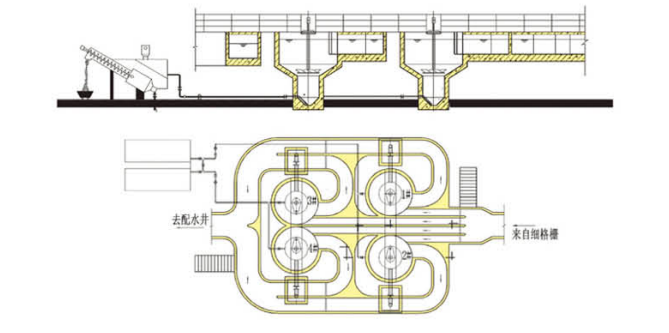

旋流沉砂池典型布置圖
訂貨須知：
1、訂貨時請注明配套設備的項目。
2、注明設備主體所用的材質(碳鋼或不銹鋼)。
3、本系統不包括管道、閥門及流量計，需要時請注明。
4、本設備法蘭按JB/T81-94,PN0.6制造。
5、XLC180-XLC1080 可做成鋼制池整體供貨，大于 XLC1080 時，可做成混凝土池或在現場焊接制成鋼制池。若 需要非標流量的沉砂池，請?zhí)峁┩两▓D，可根據用戶需求另 行設計。
